Mesin Gergaji Dawai Perlombongan

1. Gambaran Keseluruhan Produk & Kedudukan Perolehan

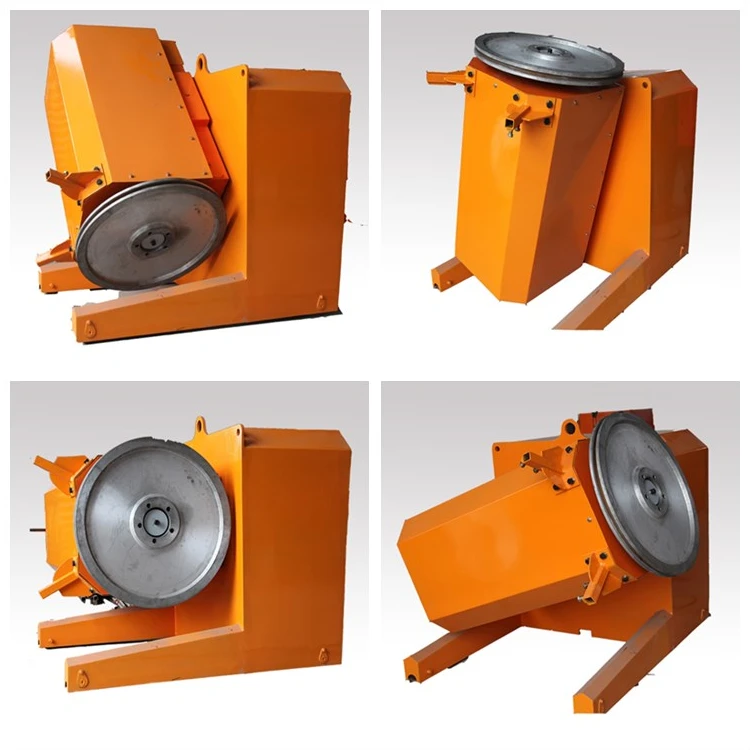

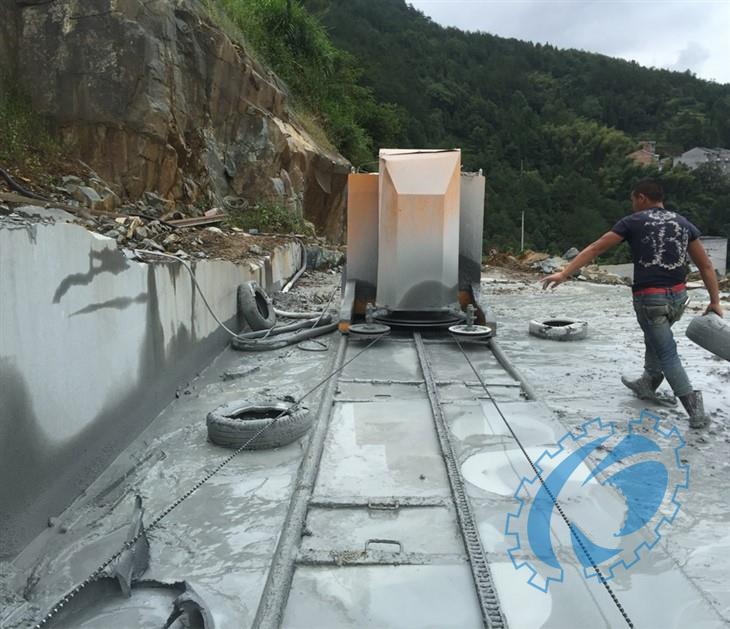

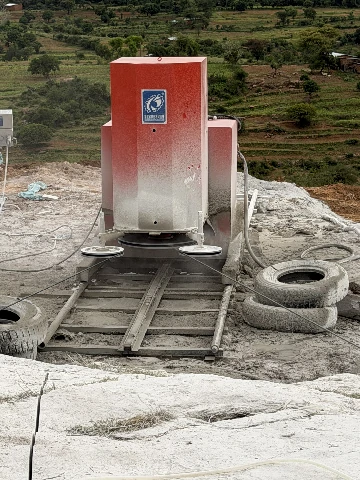

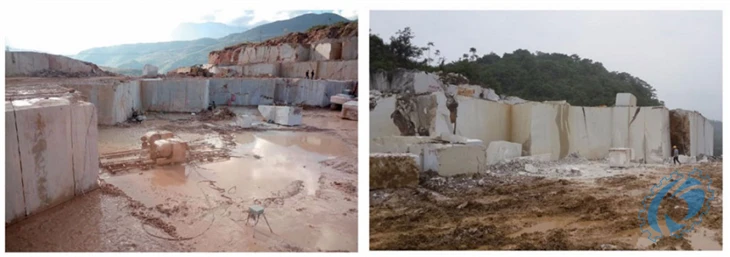

TheMesin Gergaji Dawai Perlombongan (Siri WSM)kejuruteraan oleh Wilayah Fujian Kaida Stone Machinery Co., Ltd. ialah penyelesaian pengkuarian batu berkecekapan tinggi dan tugas berat yang direka untuk pengekstrakan granit, marmar, kuarzit dan batu pasir terbuka. Dibina khusus untuk mengendalikan persekitaran kuari yang menuntut yang dicirikan oleh habuk ambien yang melampau, kelembapan tinggi dan turun naik voltan grid yang teruk, siri WSM menggantikan letupan tradisional dan pemotongan primer manual dengan proses pemotongan wayar berlian berketepatan tinggi.

Dengan menyepadukan pemacu penukaran dua frekuensi dengan penegangan gelung tertutup PLC, mesin memastikan kelajuan pemotongan yang berterusan dan optimum tanpa gelinciran wayar atau haus yang berlebihan. Bagi pengendali kuari yang menghadapi kekangan bekalan kuasa, konfigurasi motor magnet kekal pilihan dengan ketara mengurangkan cabutan elektrik keseluruhan, membolehkan pengembangan lombong tanpa memerlukan peningkatan grid kuasa yang mahal.

2. Spesifikasi Teknikal

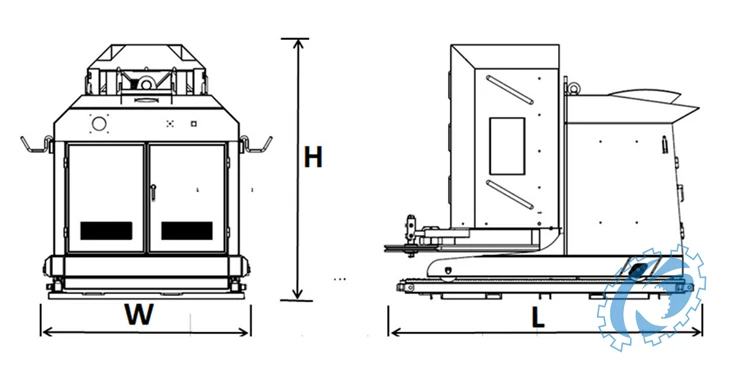

Di bawah ialah matriks spesifikasi kejuruteraan lengkap untuk empat model standard dalam barisan Mesin Gergaji Wayar Perlombongan WSM:

3. Prinsip Kerja & Teknologi Pemacu

Kawalan Ketegangan Malar Gelung Tertutup

Mesin gergaji wayar WSM menggunakan asistem penukar frekuensi dwiditambah pula dengan gred industriModul kawalan PLC. Sistem ini beroperasi pada gelung maklum balas ketegangan yang berterusan: apabila wayar berlian menghadapi kekerasan batuan berubah-ubah atau perubahan ketumpatan struktur dalam jisim batu, sistem kawalan secara dinamik mengukur rintangan pemotongan dan secara automatik melaraskan kelajuan perjalanan linear ke belakang mesin. Suapan penyesuaian masa nyata ini menghalang wayar berlian terputus, meminimumkan haus manik pramatang dan mengekalkan kelajuan pemotongan roda tenaga linear pada tahap optimum (bolehubah dari 0 hingga 40 m/s).

Magnet Kekal & Penyesuaian Voltan Lebar

Tapak kuari sering mengalami ketidakstabilan voltan akibat kabel yang panjang dan beban permulaan jentera berat. Sistem pemacu WSM dibina untuk beroperasi dengan pasti merentasi varians voltan lebar. Tambahan pula, Kaida menawarkan kecekapan tinggi pilihanmotor magnet kekal, memberikan faktor kuasa dan penjimatan tenaga yang unggul yang membolehkan pengkuarian tork tinggi tanpa melebihkan kapasiti pencawang tempatan. Lihat kategori lengkap peralatan pemotong kuari kami untuk penyelesaian tambahan.

4. Konfigurasi Mesin & Seni Bina Struktur

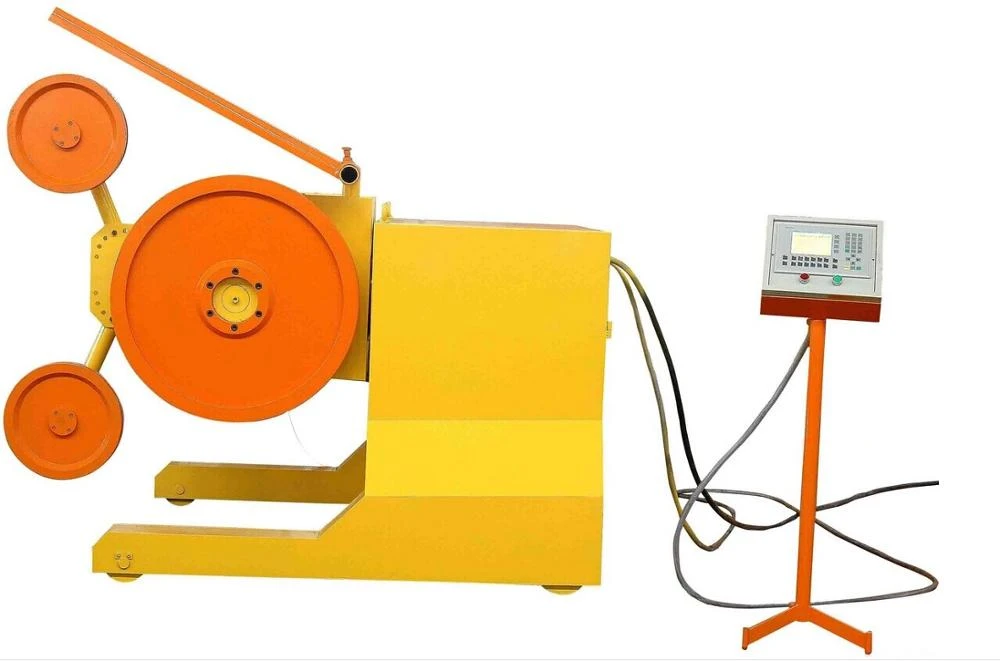

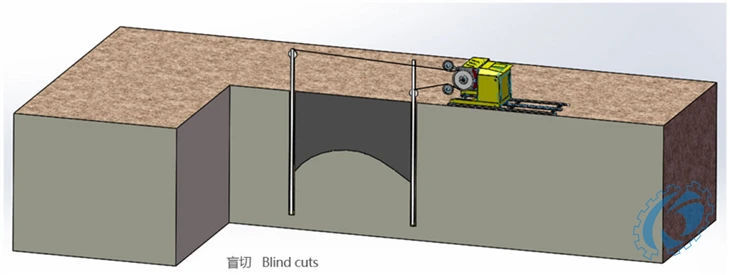

1. Kepala Pemotongan Bermotor ±180 darjah: Kepala roda tenaga utama mempunyai pergerakan sisi yang dipacu motor elektrik dan putaran bermotor ±180 darjah penuh. Ini membolehkan pengendali menjajarkan gergaji wayar dengan mudah untuk pemotongan bangku menegak, pemotongan bawah mendatar dan pemotongan cerun condong tanpa meletakkan semula casis berat secara fizikal.
2. Antara Muka Elektrik Fasa-Agnostik: Sistem kawalan menggabungkan seni bina pengesanan fasa automatik tanpa sekatan urutan fasa. Operator boleh menyambungkan kabel kuasa lombong tanpa menyemak atau menukar susunan fasa, melindungi elektronik dalaman daripada kerosakan penyongsangan fasa.
3. Suis Kedekatan Foto-Elektrik Tertutup: Kawalan kedudukan dan had sempadan pada kepala pemotong bergantung pada penderia kedekatan foto-elektrik yang direka bentuk khusus untuk menahan getaran berat, semburan air dan habuk batu yang melelas.

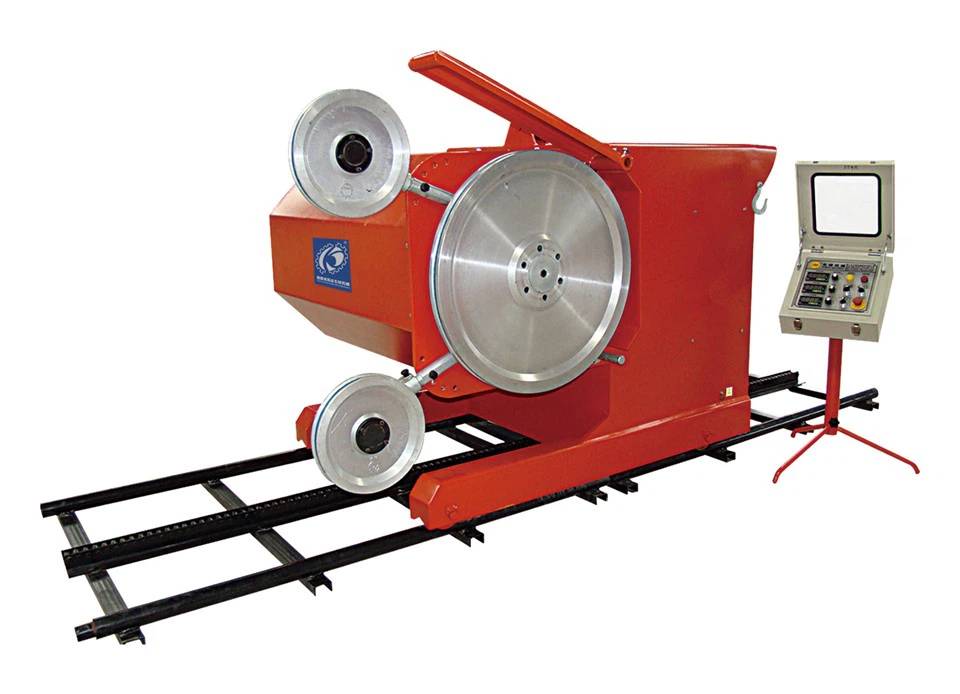

4. Rel Panduan Tugas Berat Modular: Mesin menunggang pada sistem trek modular dengan bahagian keluli 2 meter - tiga bahagian (jumlah 6 m) untuk WSM-45 dan lima bahagian (jumlah 10 m) untuk WSM-55, WSM-75 dan WSM-90 - dengan berat trek setiap bahagian antara 80 kg (WSM-45) hingga 88} kg (WSM-90) merentasi, memasang semula, mencapah semula bangku kuari yang tidak rata.

5. Sistem Perlindungan Keselamatan

Untuk melindungi peralatan dan kakitangan kuari semasa pemotongan beban tinggi berterusan, siri WSM dilengkapi dengan suite perlindungan keselamatan berbilang lapisan:

• Perlindungan Pemutus Kawat Berlian: Hentikan serta-merta perjalanan mesin dan putaran roda tenaga jika ketegangan wayar turun secara tiba-tiba, menghalang wayar longgar sebatan.
• Perlindungan Kehilangan Fasa & Lebihan Beban: Secara automatik memotong kuasa jika mana-mana fasa kehilangan voltan atau jika arus motor melebihi ambang keselamatan yang telah ditetapkan.
• Perlindungan Kedudukan Had Terminal: Suis kedekatan foto-elektrik menentukan had keras untuk putaran kepala sisi dan perjalanan trek, menghalang pengikatan mekanikal.
• Penamatan Litar Kecemasan: Saling kunci kotak kawalan khusus membenarkan peninggalan manual serta-merta.

6. Antara Muka Kawalan & Automasi Tanpa Pengawasan

Platform Kawalan HMI Skrin Sentuh

Platform kawalan terpusat menampilkan antara muka skrin sentuh berbilang bahasa intuitif yang memaparkan parameter operasi masa nyata:

• Arus motor utama dan arus pemotongan bersih
• Kelajuan wayar linear (0–40 m/s)
• Kelajuan dan arah perjalanan mesin
• Jumlah masa berjalan terkumpul dan pemasa kerja
• Diagnostik kerosakan sistem dan log perlindungan

Pemotongan Automatik Tanpa Pengawasan

Perisian kawalan bertukar-tukar dengan lancar antaraMod Manual(untuk persediaan wayar awal, kedudukan takuk dan ketegangan) danMod Automatik(untuk pemotongan pengeluaran). Setelah pemotongan automatik dimulakan, PLC mengekalkan ketegangan optimum dan kelajuan perjalanan secara autonomi. Mesin ini boleh berjalan sepenuhnya tanpa pengawasan, membenarkan seorang juruteknik kuari untuk mengawasi berbilang unit gergaji wayar WSM secara serentak merentasi muka kuari yang berbeza.

7. Panduan Pemilihan & Perolehan Model

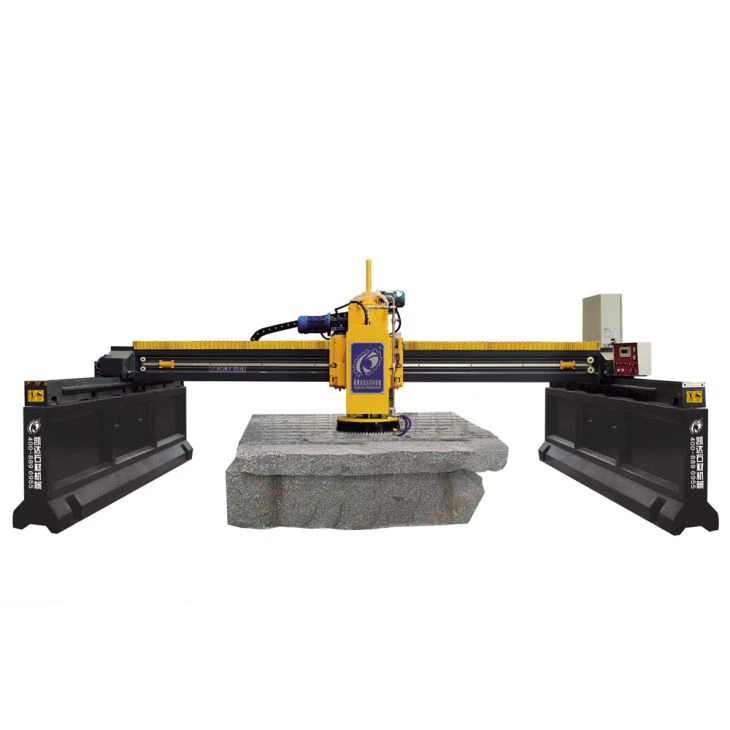

Memilih model WSM yang optimum bergantung pada geologi kuari, dimensi muka pemotongan yang diperlukan dan infrastruktur elektrik tapak. Untuk halaman pemprosesan sekunder, anda juga boleh melihat ke dalam laman web kamimesin pemotong batu jambatan:

• WSM-45 (Jumlah 45 kW / 48 kW): Sesuai untuk kuari marmar dan batu kapur kecil hingga sederhana, pemangkasan blok sekunder atau tapak dengan kapasiti pengubah terhad. Jarak pemotongan maksimum: 1,850 mm. Jumlah berat: 1,645 kg.
• WSM-55 (55 kW / 58 kW Jumlah): Disyorkan untuk kuari granit kekerasan sederhana, pengekstrakan bangku standard, dan penghirisan blok umum di mana kuasa dan mobiliti seimbang diperlukan. Jarak pemotongan maksimum: 1,950 mm. Jumlah berat: 2,820 kg.
• WSM-75 (Jumlah 75 kW / 79 kW): Dibina untuk kuari granit berskala besar, pembentukan batu keras (cth, kuarzit, basalt padat), dan potongan menegak dalam sehingga jarak 2,100 mm. Jumlah berat: 4,050 kg.
• WSM-90 (Jumlah 90 kW / 95 kW): Model perdana tugas berat direka untuk lombong granit lubang terbuka pengeluaran tinggi, keluaran maksimum setiap jam meter persegi, dan keadaan batuan kekerasan melampau. Jarak pemotongan maksimum: 2,250 mm. Jumlah berat: 4,500 kg.

8. Garis Panduan Pemasangan, Operasi & Penyelenggaraan

1. Persediaan Jejak: Letakkan rel panduan modular pada bangku kuari bertingkat - 3 bahagian (jumlah 6 m) untuk WSM-45, atau 5 bahagian (jumlah 10 m) untuk WSM-55, WSM-75 dan WSM-90. Selamatkan pin penambat rel untuk menahan daya tarikan ke belakang semasa perjalanan automatik.
2. Benang & Menegangkan Wayar: Melepasi gelung dawai berlian melalui persimpangan lubang gerudi menegak dan mendatar pra-gerudi. Laraskan kedudukan kepala pemotong bermotor (± putaran 180 darjah) sehingga wayar sejajar dengan alur roda tenaga.
3. Penentukuran Parameter: Tetapkan kelajuan linear sasaran (biasanya 22–30 m/s untuk granit, 30–40 m/s untuk marmar lembut) dan had arus motor maksimum pada skrin sentuh.
4. Penyelenggaraan Rutin:
   • Periksa pelapik roda tenaga getah setiap hari untuk kehausan alur atau serpihan batu tertanam.
   • Bersihkan suis kedekatan foto-elektrik dan periksa penyambung kabel untuk keutuhan pengedap lembapan.
   • Lubricate cara panduan kepala sisi dan pemasangan gear berputar setiap selang kilang.

9. Sokongan Pengeluar & Rangkaian Selepas Jualan Global

Sebagai pengilang yang disahkan di bawahPiawaian ISO9001, ISO14001 dan CE, Wilayah Fujian Kaida Stone Machinery Co., Ltd. menyediakan sokongan global yang komprehensif untuk semua peralatan siri WSM:

• Reka Letak Kuari Tersuai & Perancangan CAD: Kumpulan kejuruteraan Kaida membantu pelanggan dalam mengkonfigurasi ketinggian bangku optimum, susun atur pengagihan kuasa dan kuantiti mesin.
• Diagnostik Jauh & Bantuan Teknikal: Antara muka kawalan terbenam menyokong penyelesaian masalah teknikal jauh untuk menyelesaikan anomali operasi dengan segera.
• Alat Ganti & Pengedaran Global: Disokong oleh 35 pejabat cawangan domestik dan lebih 30 ejen antarabangsa, Kaida menyediakan alat ganti lengkap (pelapik roda tenaga, trek, modul PLC, suis jarak dekat) untuk penghantaran global yang pantas.
•
